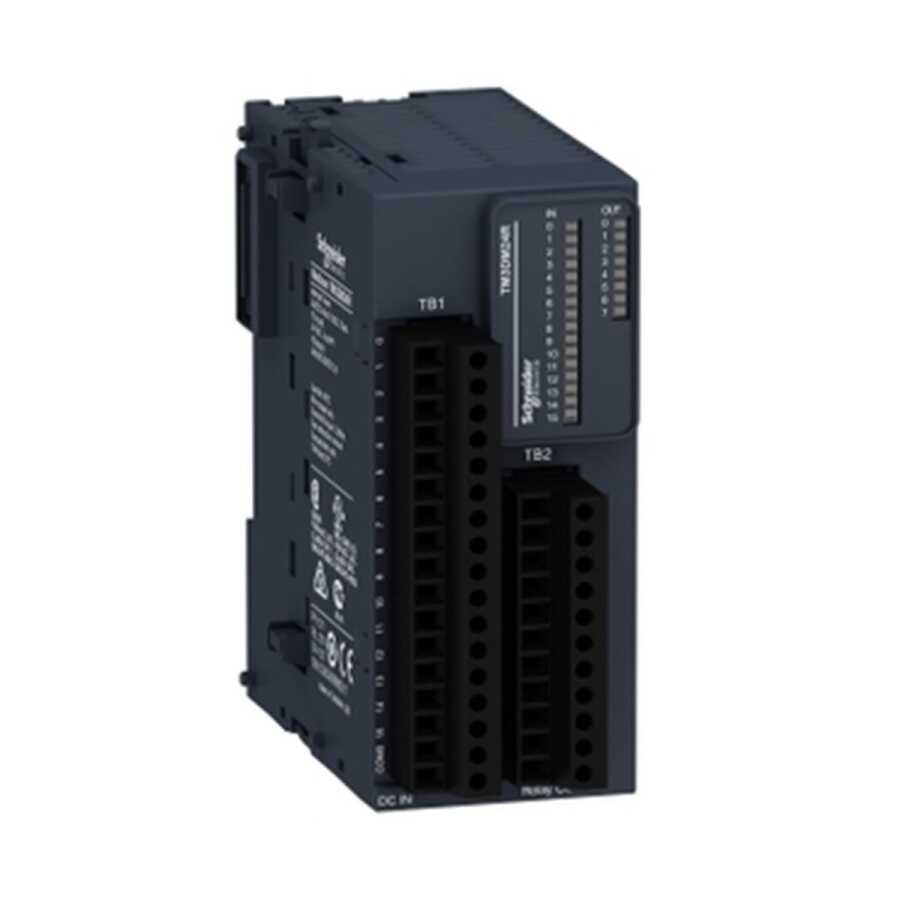

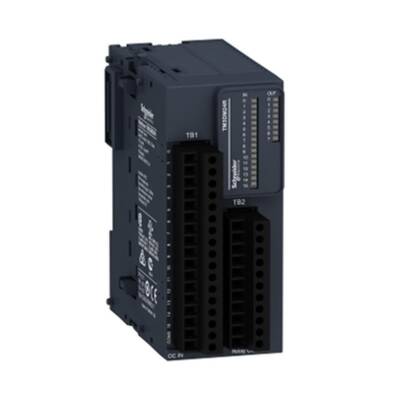

| Ürün serisi | Modicon TM3 |
|---|---|
| Ürün ya da bileşen tipi | Dijital G/Ç modülü |
| seri uyumluluğu | Modicon M241 Modicon M251 Modicon M221 Modicon M262 |
| Dijital giriş sayısı | 16 için giriş 'e uygunIEC 61131-2 Tip 1 |
| Dijital giriş lojiği | Blok veya kaynak (pozitif/negatif) |
| Dijital giriş gerilimi | 24 V |
| Dijital giriş akımı | 7 mA için giriş |
| Dijital çıkış tipi | Röle normalde açık |
| Dijital çıkış sayısı | 8 |
| Dijital çıkış lojiği | Pozitif veya negatif |
| Dijital çıkış gerilimi | 24 V DC için röle çıkışı 240 V AC için röle çıkışı |
| Dijital çıkış akımı | 2000 mA için röle çıkışı |
| Dijital G/Ç sayısı | 24 |
|---|---|
| akım tüketimi | 5 mA -de 5 V DC bara konnektörü üzerinden (kapalı durumda) 0 mA -de 24 V DC bara konnektörü üzerinden (açık durumda) 0 mA -de 24 V DC bara konnektörü üzerinden (kapalı durumda) 65 mA -de 5 V DC bara konnektörü üzerinden (açık durumda) |
| Dijital giriş gerilim tipi | DC |
| gerilim durumu 1 garantili | 15...28,8 V için giriş |
| current state 1 guaranteed | >= 2.5 mA (giriş) |
| gerilim durumu 0 garantili | 0...5 V için giriş |
| current state 0 guaranteed | <= 1 mA (giriş) |
| giriş empedansı | 3.4 kOhm |
| yanıt süresi | 4 ms (açma) 4 ms (kapama) |
| maximum current per output common | 7 A |
| mekanik dayanıklılık | 20000000 cycles |
| minimum yük | 10 mA -de 5 V DC için röle çıkışı |
| yerel sinyalleme | G/Ç durumu: kanal başına 1 LED (yeşil) |
| elektrikli bağlantı | 17 x 1,5 mm² çıkarılabilir vidalı terminal bloğuile aralık 3,81 mm ayarlama girişler için 11 x 1,5 mm² çıkarılabilir vidalı terminal bloğuile aralık 3,81 mm ayarlama çıkışlar için |
| maximum cable distance between devices | Ekransız kablo: <30 m için düzenli giriş |
| yalıtım | Giriş ve dahili lojik arasında -de 500 V AC Girişler arasında yalıtımsız Giriş grupları ve çıkış grupları arasında -de 1500 V AC Açık kontak arasında -de 750 V AC Çıkış ve dahili lojik arasında -de 500 V AC Çıkışlar arasında yalıtımsız |
| İşaretleme | CE |
| montaj desteği | Silindir şapka tipi TH35-15 ray 'e uygunIEC 60715 Silindir şapka tipi TH35-7.5 ray 'e uygunIEC 60715 sabitleme kitli plaka veya panel |
| Yükseklik | 90 mm |
| Derinlik | 84,6 mm |
| Genişlik | 42,9 mm |
| Standartlar | EN/IEC 61131-2 EN/IEC 61010-2-201 |
|---|---|
| Ürün sertifikaları | CULus C-Tick |
| elektrostatik deşarja direnç | 8 kV havada 'e uygunEN/IEC 61000-4-2 4 kV kontakta 'e uygunEN/IEC 61000-4-2 |
| elektromanyetik alanlara direnç | 10 V/m 80 MHz...1 GHz 'e uygunEN/IEC 61000-4-3 3 V/m 1,4 GHz...2 GHz 'e uygunEN/IEC 61000-4-3 1 V/m 2 GHz...3 GHz 'e uygunEN/IEC 61000-4-3 |
| manyetik alanlara direnç | 30 A/m 50/60 Hz 'e uygunEN/IEC 61000-4-8 |
| hızlı geçici akımlara direnç | 1 kV için G/Ç 'e uygunEN/IEC 61000-4-4 2 kV için röle çıkışı 'e uygunEN/IEC 61000-4-4 |
| kesinti dayanımı | 2 kV çıkış ortak mod 'e uygunEN/IEC 61000-4-5 1 kV giriş ortak mod 'e uygunEN/IEC 61000-4-5 |
| radyo frekansi alanlarinin yol açtigi iletimli kesintilere direnç | 10 V 0,15...80 MHz 'e uygunEN/IEC 61000-4-6 3 V spot frekansı (2, 3, 4, 6,2, 8,2, 12,6, 16,5, 18,8, 22, 25 MHz) 'e uygunDenizcilik teknik özellikleri (LR, ABS, DNV, GL) |
| elektromanyetik emisyon | Yayılmalı emisyonlar - test seviyesi: 40 dBμV/m QP sınıf A 10 m) -de 30…230 MHz 'e uygunEN/IEC 55011 Yayılmalı emisyonlar - test seviyesi: 47 dBμV/m QP sınıf A 10 m) -de 230…1000 MHz 'e uygunEN/IEC 55011 |
| çalışma için ortam hava sıcaklığı | -10…35 °C dikey kurulum -10…55 °C yatay kurulum |
| Depolama ortam koşulları | -25…70 °C |
| bağıl nem | 10…95 %, yoğuşmasız (çalışma sırasında) 10…95 %, yoğuşmasız (depolama sırasında) |
| IP koruma derecesi | IP20 koruyucu kapak yerindeyken |
| kirletme derecesi | 2 |
| çalışma yüksekliği | 0...2000 m |
| depolama yüksekliği | 0…3000 m |
| titreşim direnci | 3,5 mm -de 5…8,4 Hz üzerinde DIN rayı 3 gn -de 8,4…150 Hz üzerinde DIN rayı 3,5 mm -de 5…8,4 Hz üzerinde panel 3 gn -de 8,4…150 Hz üzerinde panel |
| darbe dayanımı | 15 gn için 11 ms |
| Birim paket türü 1 | PCE |
|---|---|
| Paketteki birim sayısı | 1 |
| Paket ağırlığı (Lbs) | 281,0 g |
| Paket 1 Yükseklik | 7,551 cm |
| Paket 1 genişliği | 10,686 cm |
| Paket 1 Uzunluk | 12,849 cm |
| Birim paket türü 2 | CAR |
| Paketteki birim sayısı 2 | 42 |
| Paket 2 Ağırlığı | 12,61 kg |
| Paket 2 Yükseklik | 30,6 cm |
| Paket 2 genişliği | 40,1 cm |
| Paket 2 Uzunluk | 57,6 cm |
| Garanti | 18 ay |
|---|
