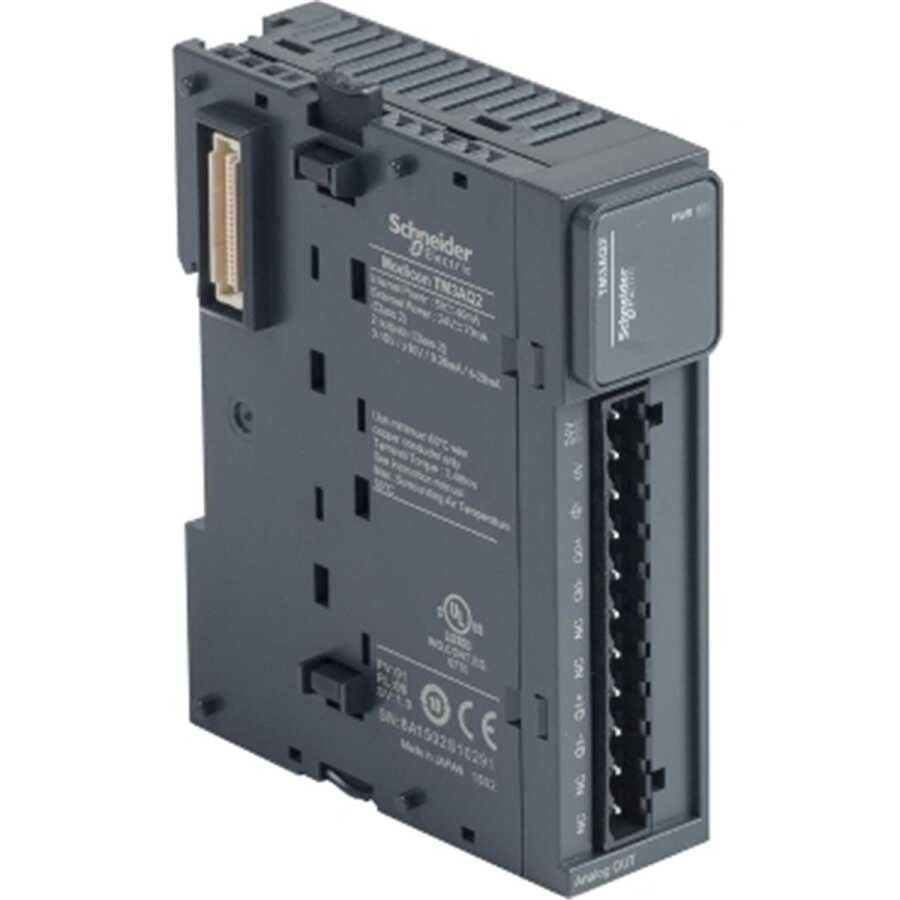

Schneider Electric TM3AQ2 Modul Tm3-2 Analog Çıkış

Ürün Kodu : TM3AQ2
5.471,93 TL + KDV
Havale Fiyatı : 5.362,49 TL + KDV %2  İndirim
Beğen

Tükendi

Gelince Haber Ver
Listeye Ekle Tavsiye Et Yorum Yap Fiyat Alarmı

Teknik Özellikler



Ana
Ürün serisiModicon TM3
Ürün ya da bileşen tipiAnalog çıkış modülü
seri uyumluluğuModicon M221
Modicon M241
Modicon M251
Modicon M262
analog çıkış sayısı2
analog çıkış tipiAkım: 4...20 mA
Akım: 0...20 mA
Gerilim: 0...10 V
Gerilim: - 10...10 V
Tamamlayıcı
analog çıkış çözünürlüğü11 bit + işaret
12 bit
LSB değeri2,44 mV 0...10 Vgerilim
4,88 mV - 10...10 Vgerilim
4,88 µA 0...20 mAakım
3,91 µA 4...20 mAakım
yük tipiDirençli
ohm cinsinden yük empedansı1 kOhm gerilim
300 Ohm akım
stabilizasyon süresi1 ms
dönüşüm süresi1 ms + kanal başına 1 ms + 1 kontrolör çevrim süresi
mutlak doğruluk hatasıTam ölçeğin +/- %0,1'i -de 25 °C
Tam ölçeğin +/- % 1'i
sıcaklık sapması+/- 0,006 %FS/°C
tekrarlama doğruluğu+/- 0,4 %FS
doğrusal olmama+/- 0,01 %FS
çıkış dalgalanması20 mV
çapraz karışma<= 1 LSB
[Us] nominal besleme gerilimi24 V DC
besleme gerilimi limitleri20,4…28,8 V
kablonun tipiBükümlü blendajlı kablo çifti <30 m için çıkış devre
akım tüketimi40 mA -de 5 V DC bara konnektörü üzerinden tam yük
35 mA -de 5 V DC bara konnektörü üzerinden yüksüz
30 mA -de 24 V DC harici besleme aracılığıyla yüksüz
70 mA -de 24 V DC harici besleme aracılığıyla tam yük
yerel sinyallemePWR: 1 LED (yeşil)
elektrikli bağlantı11 x 2,5 mm² çıkarılabilir vidalı terminal bloğuile aralık 5,08 mm ayarlama çıkışlar ve besleme için
yalıtımÇıkış ve besleme arasında -de 1500 V AC
Çıkış ve dahili lojik arasında -de 500 V AC
İşaretlemeCE
kesinti dayanımı1 kV güç besleme ortak mod 'e uygunEN/IEC 61000-4-5
0,5 kV güç besleme diferansiyel mod 'e uygunEN/IEC 61000-4-5
1 kV çıkış ortak mod 'e uygunEN/IEC 61000-4-5
montaj desteğiSilindir şapka tipi TH35-15 ray 'e uygunIEC 60715
Silindir şapka tipi TH35-7.5 ray 'e uygunIEC 60715
sabitleme kitli plaka veya panel
Yükseklik90 mm
Derinlik70 mm
Genişlik23,6 mm
Ürün ağırlığı0,115 kg
Ortam
StandartlarEN/IEC 61010-2-201
EN/IEC 61131-2
elektrostatik deşarja direnç8 kV havada 'e uygunEN/IEC 61000-4-2
4 kV kontakta 'e uygunEN/IEC 61000-4-2
elektromanyetik alanlara direnç10 V/m 80 MHz...1 GHz 'e uygunEN/IEC 61000-4-3
3 V/m 1,4 GHz...2 GHz 'e uygunEN/IEC 61000-4-3
1 V/m 2 GHz...3 GHz 'e uygunEN/IEC 61000-4-3
manyetik alanlara direnç30 A/m 'e uygunEN/IEC 61000-4-8
hızlı geçici akımlara direnç1 kV 'e uygunEN/IEC 61000-4-4 (G/Ç)
radyo frekansi alanlarinin yol açtigi iletimli kesintilere direnç10 V 0,15...80 MHz 'e uygunEN/IEC 61000-4-6
3 V spot frekansı (2, 3, 4, 6,2, 8,2, 12,6, 16,5, 18,8, 22, 25 MHz) 'e uygunDenizcilik teknik özellikleri (LR, ABS, DNV, GL)
elektromanyetik emisyonYayılmalı emisyonlar - test seviyesi: 40 dBμV/m QP sınıf A 10 m) -de 30…230 MHz 'e uygunEN/IEC 55011
Yayılmalı emisyonlar - test seviyesi: 47 dBμV/m QP sınıf A 10 m) -de 230…1000 MHz 'e uygunEN/IEC 55011
mikro kırılmalara bağışıklık10 ms
çalışma için ortam hava sıcaklığı-10…55 °C yatay kurulum
-10…35 °C dikey kurulum
Depolama ortam koşulları-25…70 °C
bağıl nem10…95 %, yoğuşmasız (çalışma sırasında)
10…95 %, yoğuşmasız (depolama sırasında)
IP koruma derecesiIP20
kirletme derecesi2
çalışma yüksekliği0...2000 m
depolama yüksekliği0…3000 m
titreşim direnci3,5 mm -de 5…8,4 Hz üzerinde DIN rayı
3 gn -de 8,4…150 Hz üzerinde DIN rayı
darbe dayanımı15 gn için 11 ms
Paketleme üniteleri
Birim paket türü 1PCE
Paketteki birim sayısı1
Paket ağırlığı (Lbs)220,0 g
Paket 1 Yükseklik7,566 cm
Paket 1 genişliği10,629 cm
Paket 1 Uzunluk12,698 cm
Birim paket türü 2S04
Paketteki birim sayısı 242
Paket 2 Ağırlığı10,32 kg
Paket 2 Yükseklik30 cm
Paket 2 genişliği40 cm
Paket 2 Uzunluk60 cm
Sözleşme garantisi
Garanti18 ay
