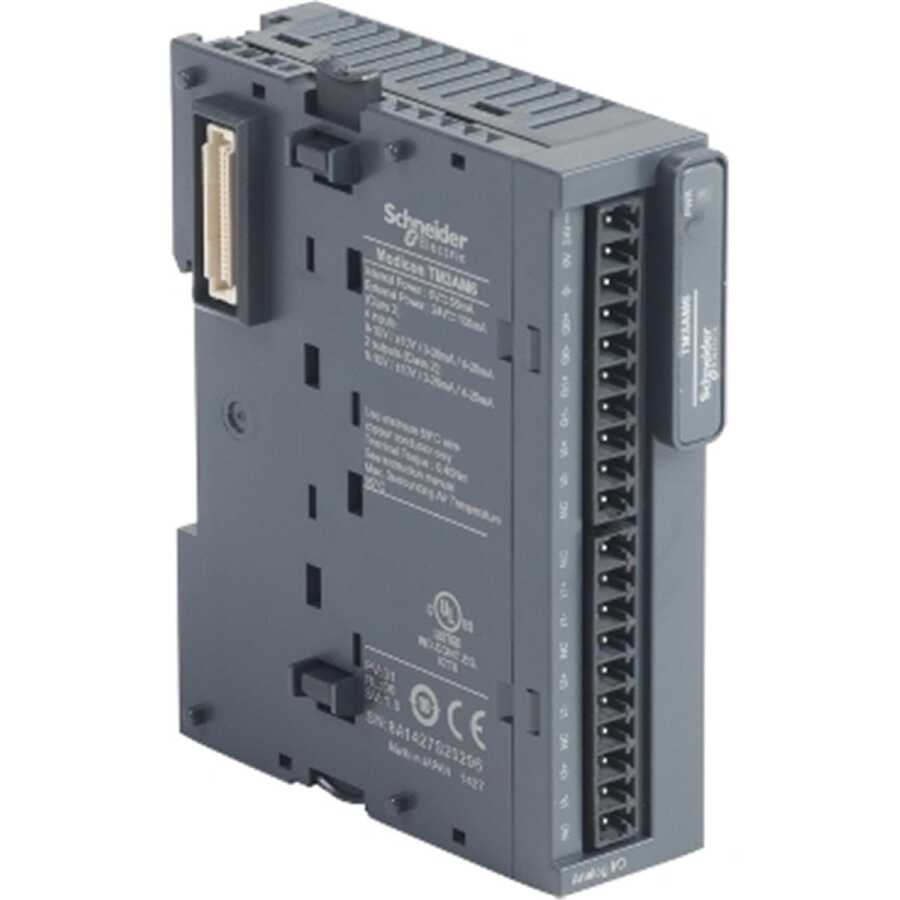

| Ürün serisi | Modicon TM3 |
|---|---|
| Ürün ya da bileşen tipi | Giriş/çıkış analog modülü |
| seri uyumluluğu | Modicon M221 Modicon M241 Modicon M251 Modicon M262 |
| analog giriş sayısı | 4 |
| analog giriş tipi | Akım 4...20 mA akım 0...20 mA gerilim 0...10 V gerilim - 10...10 V |
| analog çıkış sayısı | 2 |
| analog çıkış tipi | Akım: 4...20 mA Akım: 0...20 mA Gerilim: 0...10 V Gerilim: - 10...10 V |
| analog giriş çözünürlüğü | 12 bit 11 bit + işaret |
|---|---|
| izin verilebilir sürekli aşırı yük | 13 V, analog giris tipi: gerilim 40 mA, analog giris tipi: akım |
| giriş empedansı | <= 50 Ohm akım >= 1 MOhm gerilim |
| analog çıkış çözünürlüğü | 12 bit 11 bit + işaret |
| LSB değeri | 2,44 mV 0...10 Vgerilim 4,88 mV - 10...10 Vgerilim 4,88 µA 0...20 mAakım 3,91 µA 4...20 mAakım |
| yük tipi | Dirençli |
| ohm cinsinden yük empedansı | 1 kOhm gerilim 300 Ohm akım |
| stabilizasyon süresi | 1 ms |
| dönüşüm süresi | 1 ms + kanal başına 1 ms + 1 kontrolör çevrim süresi |
| örnekleme süresi | 1 ms 10 ms |
| mutlak doğruluk hatası | Tam ölçeğin +/- % 1'i Tam ölçeğin +/- %0,2'si -de 25 °C |
| sıcaklık sapması | +/- 0,01 %FS/°C |
| tekrarlama doğruluğu | +/-0,5 %FS için giriş +/-0,5 %FS için çıkış |
| doğrusal olmama | +/- 0,2 %FS |
| çıkış dalgalanması | 20 mV |
| çapraz karışma | <= 1 LSB |
| [Us] nominal besleme gerilimi | 24 V DC |
| besleme gerilimi limitleri | 20,4…28,8 V |
| kablonun tipi | Bükümlü blendajlı kablo çifti <30 m için giriş/çıkış devre |
| akım tüketimi | 45 mA -de 5 V DC bara konnektörü üzerinden yüksüz 55 mA -de 5 V DC bara konnektörü üzerinden tam yük 55 mA -de 24 V DC harici besleme aracılığıyla yüksüz 100 mA -de 24 V DC harici besleme aracılığıyla tam yük |
| yerel sinyalleme | PWR: 1 LED (yeşil) |
| elektrikli bağlantı | 10 x 1,5 mm² çıkarılabilir vidalı terminal bloğuile aralık 3,81 mm ayarlama girişler için 10 x 1,5 mm² çıkarılabilir vidalı terminal bloğuile aralık 3,81 mm ayarlama girişler, çıkışlar ve besleme için |
| yalıtım | Giriş ve besleme arasında -de 1500 V AC Giriş ve dahili lojik arasında -de 500 V AC Çıkış ve besleme arasında -de 1500 V AC Çıkış ve dahili lojik arasında -de 500 V AC |
| İşaretleme | CE |
| kesinti dayanımı | 1 kV güç besleme ortak mod 'e uygunEN/IEC 61000-4-5 0,5 kV güç besleme diferansiyel mod 'e uygunEN/IEC 61000-4-5 1 kV G/Ç ortak mod 'e uygunEN/IEC 61000-4-5 0,5 kV G/Ç diferansiyel mod 'e uygunEN/IEC 61000-4-5 |
| montaj desteği | Silindir şapka tipi TH35-15 ray 'e uygunIEC 60715 Silindir şapka tipi TH35-7.5 ray 'e uygunIEC 60715 sabitleme kitli plaka veya panel |
| Yükseklik | 90 mm |
| Derinlik | 70 mm |
| Genişlik | 23,6 mm |
| Ürün ağırlığı | 0,11 kg |
| Standartlar | EN/IEC 61010-2-201 EN/IEC 61131-2 |
|---|---|
| elektrostatik deşarja direnç | 8 kV havada 'e uygunEN/IEC 61000-4-2 4 kV kontakta 'e uygunEN/IEC 61000-4-2 |
| elektromanyetik alanlara direnç | 10 V/m 80 MHz...1 GHz 'e uygunEN/IEC 61000-4-3 3 V/m 1,4 GHz...2 GHz 'e uygunEN/IEC 61000-4-3 1 V/m 2 GHz...3 GHz 'e uygunEN/IEC 61000-4-3 |
| manyetik alanlara direnç | 30 A/m 'e uygunEN/IEC 61000-4-8 |
| hızlı geçici akımlara direnç | 1 kV 'e uygunEN/IEC 61000-4-4 (G/Ç) |
| radyo frekansi alanlarinin yol açtigi iletimli kesintilere direnç | 10 V 0,15...80 MHz 'e uygunEN/IEC 61000-4-6 3 V spot frekansı (2, 3, 4, 6,2, 8,2, 12,6, 16,5, 18,8, 22, 25 MHz) 'e uygunDenizcilik teknik özellikleri (LR, ABS, DNV, GL) |
| elektromanyetik emisyon | Yayılmalı emisyonlar - test seviyesi: 40 dBμV/m QP sınıf A 10 m) -de 30…230 MHz 'e uygunEN/IEC 55011 Yayılmalı emisyonlar - test seviyesi: 47 dBμV/m QP sınıf A 10 m) -de 230…1000 MHz 'e uygunEN/IEC 55011 |
| mikro kırılmalara bağışıklık | 10 ms |
| çalışma için ortam hava sıcaklığı | -10…55 °C yatay kurulum -10…35 °C dikey kurulum |
| Depolama ortam koşulları | -25…70 °C |
| bağıl nem | 10…95 %, yoğuşmasız (çalışma sırasında) 10…95 %, yoğuşmasız (depolama sırasında) |
| IP koruma derecesi | IP20 |
| kirletme derecesi | 2 |
| çalışma yüksekliği | 0...2000 m |
| depolama yüksekliği | 0…3000 m |
| titreşim direnci | 3,5 mm -de 5…8,4 Hz üzerinde DIN rayı 3 gn -de 8,4…150 Hz üzerinde DIN rayı |
| darbe dayanımı | 15 gn için 11 ms |
| Birim paket türü 1 | PCE |
|---|---|
| Paketteki birim sayısı | 1 |
| Paket ağırlığı (Lbs) | 211,0 g |
| Paket 1 Yükseklik | 10,5 cm |
| Paket 1 genişliği | 12,5 cm |
| Paket 1 Uzunluk | 7,5 cm |
| Birim paket türü 2 | S04 |
| Paketteki birim sayısı 2 | 42 |
| Paket 2 Ağırlığı | 9,502 kg |
| Paket 2 Yükseklik | 30 cm |
| Paket 2 genişliği | 40 cm |
| Paket 2 Uzunluk | 60 cm |
| Garanti | 18 ay |
|---|
