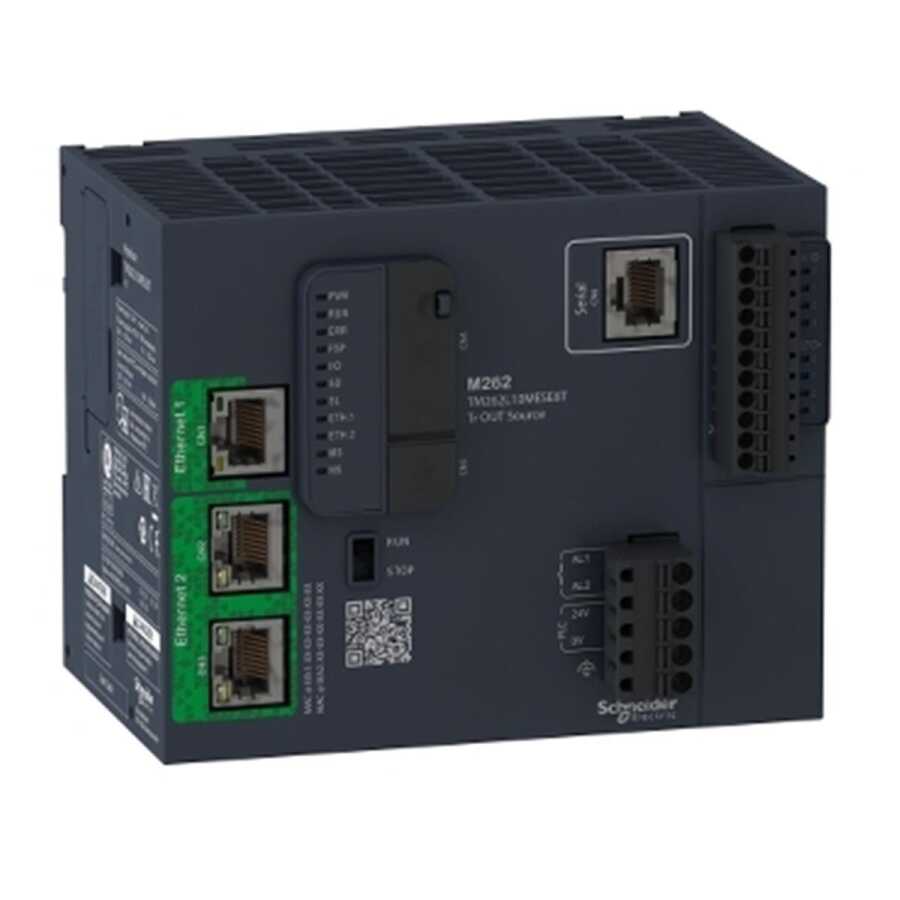

| Ürün serisi | Logic/motion controller - Modicon M262 |
|---|---|
| Ürün ya da bileşen tipi | Lojik kontrolör |
| [Us] nominal besleme gerilimi | 24 V DC - 15...20 % |
| Dijital G/Ç sayısı | 8 |
| upstream connectivity | IIoT-ready machine to cloud Connected machine to plant |
| besleme gerilimi limitleri | 20,4…28,8 V DC |
|---|---|
| PLC Power Consumption | 82 W |
| Kalkış akımı | 40 A |
| Number of overvoltage protection | Ile |
| Dijital giriş sayısı | 4, Dijital giriş hızlı giriş 'e uygunIEC 61131-2 Tip 1 |
| Dijital giriş gerilimi | 24 V |
| Dijital giriş gerilim tipi | DC |
| Dijital giriş lojiği | Blok |
| gerilim durumu 1 garantili | >= 15 V için DC |
| gerilim durumu 0 garantili | <= 5 V için DC |
| Dijital giriş akımı | 7,5 mA için hızlı giriş |
| giriş empedansı | 2.81 kOhm için giriş |
| yanıt süresi | <= 1 µs açma, I0...I3 terminaller için hızlı giriş <= 1 µs kapama, I0...I3 terminaller için hızlı giriş <= 1 µs açma, Q0...Q3 terminaller için hızlı çıkış <= 1 µs kapama, Q0...Q3 terminaller için hızlı çıkış |
| yapılandırılabilir filtreleme süresi | 0.001 ms için hızlı giriş 0.002 ms için hızlı giriş 0.005 ms için hızlı giriş 0.01 ms için hızlı giriş 0.05 ms için hızlı giriş 0.1 ms için hızlı giriş 0.5 ms için hızlı giriş 1 ms için hızlı giriş 4 ms için hızlı giriş 12 ms için hızlı giriş |
| Dijital çıkış sayısı | 4 transistör hızlı çıkış |
| Dijital çıkış gerilimi | 24 V DC |
| Dijital çıkış akımı | 0.5 A için hızlı çıkış (Q0...Q3) |
| Dijital çıkış tipi | Transistör |
| Dijital çıkış lojiği | Kaynak |
| çıkış gerilimi limitleri | 30 V DC |
| maximum current per output common | 0,5 Aile Q0...Q3 terminal için hızlı çıkış |
| maximum output frequency | 300 kHz |
| doğruluk | +/- % 0,1 -de 0,02…0,1 kHz için hızlı çıkış +/- 1 % -de 0,1…1 kHz için hızlı çıkış |
| maximum leakage current | 10 µA için çıkış |
| maximum tungsten load | <1,5 W |
| koruma tipi | Otomatik sıfırlamalı kısa devre ve aşırı yük koruması Ters polarite koruması Kısa devre koruması |
| sıfırlama süresi | 200 ms otomatik sıfırlama hızlı çıkış |
| G/Ç genişleme modülünün sayısı | 7 için TM3 IO module (yerel G/Ç mimarisi) 7 için TM3 IO module (uzak G/Ç mimarisi) 64 için TM3, TM5 or TM7 IO island (dağıtılmış G/Ç mimarisi) |
| 1 talimatın uygulanma süresi | 0,005 ms |
| bellek kapasitesi | 32 MB için program RAM 32 MB için OS/website RAM 192 MB için sistem belleği RAM |
| yedeklenen veri | 1 GB dahili flash bellek için kullanıcı programlarının yedeği |
| veri depolama ekipmanı | <= 32 GB SDHC kart (opsiyonel) |
| yedekleme süresi | 1000 h -de 25 °C |
| uygulama yapısı | 8 olay görevi 4 döngüsel ana görev 3 döngüsel ana görev + 1 serbest duruş görevi 8 harici olay görevi |
| gerçek zamanlı saat | Ile |
| saat sapması | <= 10 s/month -de 25 °C |
| döngü süresi | 0,5 ms |
| konumlama fonksiyonları | Libraries axes coordinated fonksiyon |
| entegre bağlantı tipi | Ethernet 1ile RJ45 konnektör ve 10/100BASE-T Ethernet 2ile 2 RJ45 konnektör ve 100/1000BASE-T Seri bağlantıile RJ45 konnektör ve RS232/RS485 Smart Communication Bus TM3 IO bus USB tip mini B |
| iletim hızı | 115 kbit/s veriyolu uzunlugu için 15 m için RS485 115 kbit/s veriyolu uzunlugu için 3 m için RS232 480 Mbit/sn veriyolu uzunlugu için 3 m için USB 10, 100 Mbit/sn için Ethernet1 10/100/1000 Mbit/s için Ethernet2 |
| haberleşme port protokolü | Ethernet/IP adapter Ethernet/IP scanner Modbus TCP client/server Modbus TCP IO scanner Modbus TCP NVL Ethernet RSTP Modbus SL client/server Modbus SL IO scanner Modbus SL modem management Machine Expert ASCII manager ASCII modem management |
| maximum number of connected devices | Ethernet/IP: <64 Modbus TCP: <64 Modbus TCP/EtherNet/IP: <96 |
| haberleşme hizmeti | MQTTs OPC UA server (Encrypt) HTTPs Methods (API) Web sunucusu Web visu TLS 1.2 TLS 1.3 SNTP NTP client/server FTP istemcisi/sunucusu FTPs server SQL client (remote access) DHCP istemcisi DHCP sunucusu DNS client POP3s client SMTP istemcisi SMMP istemcisi/sunucusu |
| yerel sinyalleme | PWR: 1 LED (yeşil/kırmızı) RUN: 1 LED (yeşil/kırmızı) ERROR (hata): 1 LED (yeşil/kırmızı) Stop forced: 1 LED (yeşil/kırmızı) G/Ç hatası (G/Ç): 1 LED (yeşil/kırmızı) SD card activity: 1 LED (green/orange) SL activity: 1 LED (green/orange) ETH1 state: 1 LED (yeşil/kırmızı) ETH2 state: 1 LED (yeşil/kırmızı) EIP MS: 1 LED (yeşil/kırmızı) EIP NS: 1 LED (yeşil/kırmızı) |
| elektrikli bağlantı | Çıkarılabilir yaylı terminal bloğugirişler ve çıkışlar için çıkarılabilir yaylı terminal bloğu24 V DC güç beslemesine bağlantı için |
| maximum cable distance between devices | Ekranlı kablo: <3 m için hızlı giriş Ekranlı kablo: <3 m için hızlı çıkış Ekransız kablo: <50 m için giriş Ekransız kablo: <50 m için çıkış Ekranlı kablo: <30 m için RS485 bağlantı Ekranlı kablo: <15 m için RS232 |
| yalıtım | Hızlı giriş ve dahili lojik arasında -de 550 V AC Girişler arasında yalıtımsız Hızlı çıkış ve dahili lojik arasında -de 500 V AC Çıkışlar arasında yalıtımsız Between input and output -de 500 V AC Besleme ve dahili lojik arasında -de 500 V AC Besleme ve toprak arasında yalıtımsız |
| kesinti dayanımı | 1 kV güç hatları (DC) ortak mod 'e uygunEN/IEC 61000-4-5 1 kV ekranlı kablo ortak mod 'e uygunEN/IEC 61000-4-5 0,5 kV röle çıkışı diferansiyel mod 'e uygunEN/IEC 61000-4-5 1 kV giriş ortak mod 'e uygunEN/IEC 61000-4-5 1 kV transistör çıkışı ortak mod 'e uygunEN/IEC 61000-4-5 |
| montaj desteği | Silindir şapka tipi TH35-15 ray 'e uygunIEC 60715 Silindir şapka tipi TH35-7.5 ray 'e uygunIEC 60715 sabitleme kitli plaka veya panel |
| Yükseklik | 100 mm |
| Derinlik | 90 mm |
| Genişlik | 125 mm |
| Ürün ağırlığı | 0,655 kg |
| Standartlar | UL 61010-1 UL 61010-2-201 CSA C22.2 No 61010-1 CSA C22.2 No 61010-2-201 CSA C22.2 No 213 ANSI/ISA 12-12-01 EN 61131-2 |
|---|---|
| Ürün sertifikaları | CE cULus cULus HazLoc Sınıf I Bölüm 2 CSA 22-2 No 213 RCM EAC Achilles KC |
| elektrostatik deşarja direnç | 4 kV kontakta 'e uygunEN/IEC 61000-4-2 8 kV havada 'e uygunEN/IEC 61000-4-2 |
| elektromanyetik alanlara direnç | 10 V/m 80 MHz...1 GHz 'e uygunEN/IEC 61000-4-3 3 V/m 1,4 GHz...2 GHz 'e uygunEN/IEC 61000-4-3 1 V/m 2 GHz...3 GHz 'e uygunEN/IEC 61000-4-3 |
| hızlı geçici akımlara direnç | 2 kV 'e uygunEN/IEC 61000-4-4 (güç hatları) 1 kV 'e uygunEN/IEC 61000-4-4 (Ethernet hattı) 1 kV 'e uygunEN/IEC 61000-4-4 (seri bağlantı) 1 kV 'e uygunEN/IEC 61000-4-4 (giriş) 1 kV 'e uygunEN/IEC 61000-4-4 (transistör çıkışı) |
| radyo frekansi alanlarinin yol açtigi iletimli kesintilere direnç | 10 V 0,15...80 MHz 'e uygunEN/IEC 61000-4-4 3 V 0,1...80 MHz 10 V spot frekansı (2, 3, 4, 6,2, 8,2, 12,6, 16,5, 18,8, 22, 25 MHz) |
| elektromanyetik emisyon | Iletimli emisyonlar - test seviyesi: 120...69 dBµV/m QP güç hatları) -de 10…150 kHz 'e uygunEN/IEC 55011 Iletimli emisyonlar - test seviyesi: 63 dBμV/m QP güç hatları) -de 1,5…30 MHz 'e uygunEN/IEC 55011 Yayılmalı emisyonlar - test seviyesi: 40 dBµV/m -de 30…230 kHz 'e uygunEN/IEC 55011 Iletimli emisyonlar - test seviyesi: 79...63 dBμV/m QP güç hatları) -de 150…1500 kHz 'e uygunEN/IEC 55011 Yayılmalı emisyonlar -de 230…1000 MHz 'e uygunEN/IEC 55011 |
| mikro kırılmalara bağışıklık | 0,01 ms |
| çalışma için ortam hava sıcaklığı | -20…60 °C (yatay kurulum) -20…50 °C (dikey kurulum) -20…45 °C (flat mounting) |
| Depolama ortam koşulları | -40…85 °C |
| bağıl nem | 10…95 %, yoğuşmasız (çalışma sırasında) 10…95 %, yoğuşmasız (depolama sırasında) |
| IP koruma derecesi | IP20 |
| kirletme derecesi | 2 |
| çalışma yüksekliği | 0...2000 m |
| depolama yüksekliği | 0…3000 m |
| titreşim direnci | 3,5 mm -de 2…8,4 Hz üzerinde simetrik ray 1 gn -de 8,4…200 Hz üzerinde simetrik ray 3,5 mm -de 2…8,4 Hz üzerinde panel montajı 1 gn -de 8,4…200 Hz üzerinde panel montajı |
| darbe dayanımı | 15 gn için 11 ms |
| Birim paket türü 1 | PCE |
|---|---|
| Paketteki birim sayısı | 1 |
| Paket ağırlığı (Lbs) | 835,0 g |
| Paket 1 Yükseklik | 13,8 cm |
| Paket 1 genişliği | 18,3 cm |
| Paket 1 Uzunluk | 13,1 cm |
| Garanti | 18 ay |
|---|
