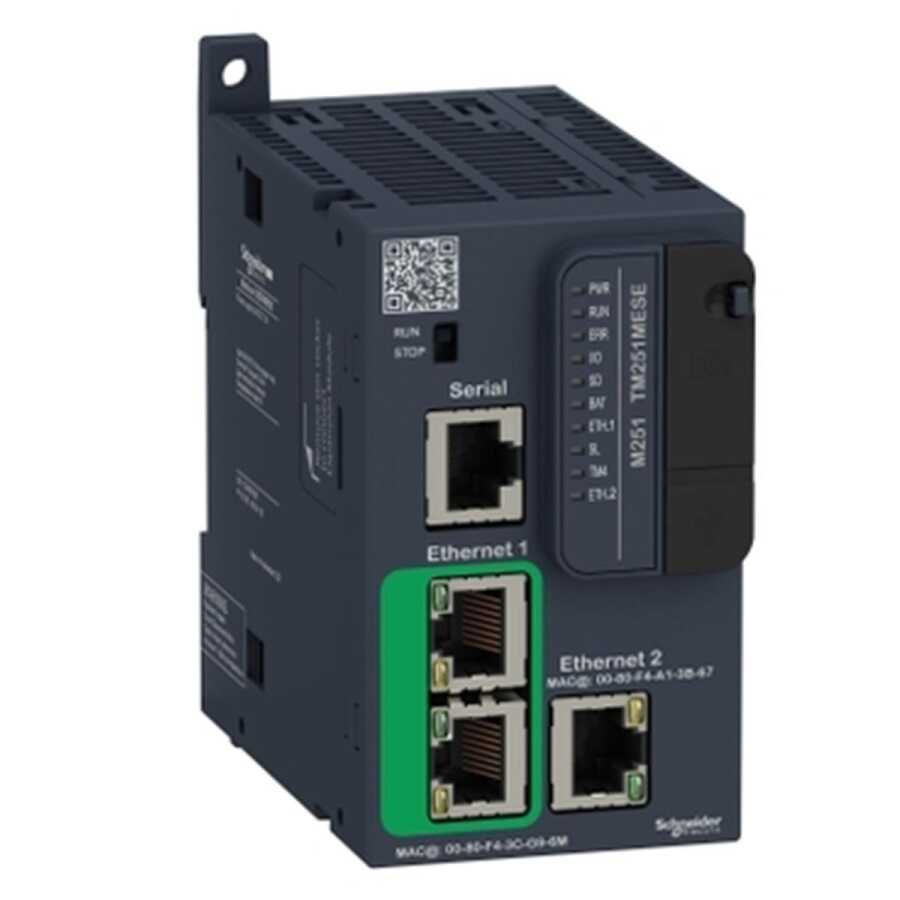

| Ürün serisi | Modicon M251 |
|---|---|
| Ürün ya da bileşen tipi | Lojik kontrolör |
| [Us] nominal besleme gerilimi | 24 V DC |
| G/Ç genişleme modülünün sayısı | 7 (yerel G/Ç mimarisi) 14 (uzak G/Ç mimarisi) |
|---|---|
| besleme gerilimi limitleri | 20,4…28,8 V |
| Kalkış akımı | 50 A |
| W cinsinden güç tüketimi | 32,6…40,4 W (G/Ç genişleme modülünün maks sayısı ile) |
| bellek kapasitesi | 8 MB için program 64 MB için sistem belleği RAM |
| yedeklenen veri | 128 MB dahili flash bellek için kullanıcı programlarının yedeği |
| veri depolama ekipmanı | <= 16 GB SD kart (opsiyonel) |
| pil tipi | BR2032 lityum şarj edilemez, pil ömrü: 4 yr |
| yedekleme süresi | 2 yıl -de 25 °C |
| 1 talimatın uygulanma süresi | 0,3 ms için olay ve periyodik görev 0,7 ms için diğer talimat |
| uygulama yapısı | 4 döngüsel ana görev 8 olay görevi 3 döngüsel ana görev + 1 serbest duruş görevi 8 harici olay görevi |
| gerçek zamanlı saat | Ile |
| saat sapması | <= 60 s/ay -de 25 °C |
| entegre bağlantı tipi | USB portuile mini B USB 2.0 konnektör Yalıtımsız seri bağlantı seriile RJ45 konnektör ve RS232/RS485 Ikili port Ethernet 1ile RJ45 konnektör Ethernet portu Ethernet 2ile RJ45 konnektör |
| besleme | (Seri)seri bağlantı besleme: 5 V, <200 mA |
| iletim hızı | 1,2...115,2 kbit/sn (varsayılan olarak 115,2 kbit/sn) veriyolu uzunlugu için 15 m için RS485 1,2...115,2 kbit/sn (varsayılan olarak 115,2 kbit/sn) veriyolu uzunlugu için 3 m için RS232 480 Mbit/sn veriyolu uzunlugu için 3 m için USB |
| haberleşme port protokolü | USB portu: USB protokol - SoMachine-Ağ Yalıtımsız seri bağlantı: Modbus protokol master/slave - RTU/ASCII veya SoMachine-Network |
| port Ethernet | Ethernet 1 işareti 10BASE-T/100BASE-TX - 2 port bakır kablo Ethernet 2 işareti 10BASE-T/100BASE-TX - 1 port bakır kablo |
| web hizmetleri | Web sunucusu |
| haberleşme hizmeti | Indirme IEC VAR ERİŞİMİ Modbus TCP istemcisi Modbus TCP sunucusu Modbus TCP slave cihazı Izleme NGVL Programlama Bellenim yükseltme SMS bildirimleri DHCP istemcisi (Eth1) DHCP sunucusu (Eth2) Ethernet/IP kaynağı (Eth2) Ethernet/IP hedefi (Eth1, Eth2) Ethernet/IP tarayıcı (Eth2) Modbus TPC G/Ç Tarama ve Mesajlaşma (Eth2) FDR FTP istemcisi/sunucusu SMMP istemcisi/sunucusu SQL istemcisi Send and receive email from the controller based on TCP/UDP library Web server (WebVisu & XWeb system) OPC UA server DNS client |
| bağlantıların maksimum sayısı | 8 Modbus sunucusu 8 Modbus istemcisi 16 Ethernet/IP hedefi 4 FTP sunucusu 10 web sunucusu 8 SoMachine protokolü |
| slave sayısı | 16 Ethernet/IP: 64 Modbus TCP: |
| döngü süresi | 10 ms 16 Ethernet/IP 64 ms 64 Modbus TCP |
| yerel sinyalleme | PWR: 1 LED (yeşil) RUN: 1 LED (yeşil) Modül hatası (ERR): 1 LED (kırmızı) G/Ç hatası (G/Ç): 1 LED (kırmızı) SD kart erişimi (SD): 1 LED (yeşil) BAT: 1 LED (kırmızı) SL: 1 LED (yeşil) TM4'te (TM4) bara hatası: 1 LED (kırmızı) Ethernet etkinliği (ETH1): 1 LED (yeşil) Ethernet etkinliği (ETH2): 1 LED (yeşil) |
| elektrikli bağlantı | Çıkarılabilir vidalı terminal bloğugüç besleme (aralık 5,08 mm) |
| yalıtım | Besleme ve dahili lojik arasında yalıtımsız Besleme ve toprak arasında -de 500 V AC |
| İşaretleme | CE |
| kesinti dayanımı | 1 kV ekranlı kablo ortak mod 'e uygunEN/IEC 61000-4-5 1 kV güç hatları ortak mod 'e uygunEN/IEC 61000-4-5 0,5 kV güç hatları diferansiyel mod 'e uygunEN/IEC 61000-4-5 |
| montaj desteği | Silindir şapka tipi TH35-15 ray 'e uygunIEC 60715 Silindir şapka tipi TH35-7.5 ray 'e uygunIEC 60715 sabitleme kitli plaka veya panel |
| Yükseklik | 90 mm |
| Derinlik | 95 mm |
| Genişlik | 54 mm |
| Ürün ağırlığı | 0,22 kg |
| Standartlar | ANSI/ISA 12-12-01 CSA C22.2 No 142 CSA C22.2 No 213 EN/IEC 61131-2:2007 Denizcilik teknik özellikleri (LR, ABS, DNV, GL) UL 1604 UL 508 |
|---|---|
| Ürün sertifikaları | CULus CSA |
| elektrostatik deşarja direnç | 8 kV havada 'e uygunEN/IEC 61000-4-2 4 kV kontakta 'e uygunEN/IEC 61000-4-2 |
| elektromanyetik alanlara direnç | 10 V/m 80 MHz...1 GHz 'e uygunEN/IEC 61000-4-3 3 V/m 1,4 GHz...2 GHz 'e uygunEN/IEC 61000-4-3 1 V/m 2 GHz...3 GHz 'e uygunEN/IEC 61000-4-3 |
| hızlı geçici akımlara direnç | 2 kV 'e uygunEN/IEC 61000-4-4 (güç hatları) 1 kV 'e uygunEN/IEC 61000-4-4 (Ethernet hattı) 1 kV 'e uygunEN/IEC 61000-4-4 (seri bağlantı) |
| radyo frekansi alanlarinin yol açtigi iletimli kesintilere direnç | 10 V 0,15...80 MHz 'e uygunEN/IEC 61000-4-6 3 V 0,1...80 MHz 'e uygunDenizcilik teknik özellikleri (LR, ABS, DNV, GL) 10 V spot frekansı (2, 3, 4, 6,2, 8,2, 12,6, 16,5, 18,8, 22, 25 MHz) 'e uygunDenizcilik teknik özellikleri (LR, ABS, DNV, GL) |
| elektromanyetik emisyon | Iletimli emisyonlar - test seviyesi: 120...69 dBµV/m QP güç hatları) -de 10…150 kHz 'e uygunEN/IEC 55011 Iletimli emisyonlar - test seviyesi: 63 dBμV/m QP güç hatları) -de 1,5…30 MHz 'e uygunEN/IEC 55011 Yayılmalı emisyonlar - test seviyesi: 40 dBμV/m QP sınıf A 10 m) -de 30…230 MHz 'e uygunEN/IEC 55011 Iletimli emisyonlar - test seviyesi: 79...63 dBμV/m QP güç hatları) -de 150…1500 kHz 'e uygunEN/IEC 55011 Yayılmalı emisyonlar - test seviyesi: 47 dBμV/m QP sınıf A 10 m) -de 230…1000 MHz 'e uygunEN/IEC 55011 |
| mikro kırılmalara bağışıklık | 10 ms |
| çalışma için ortam hava sıcaklığı | -10…35 °C (dikey kurulum) -10…55 °C (yatay kurulum) |
| Depolama ortam koşulları | -25…70 °C |
| bağıl nem | 10…95 %, yoğuşmasız (çalışma sırasında) 10…95 %, yoğuşmasız (depolama sırasında) |
| IP koruma derecesi | IP20 koruyucu kapak yerindeyken |
| kirletme derecesi | 2 |
| çalışma yüksekliği | 0...2000 m |
| depolama yüksekliği | 0…3000 m |
| titreşim direnci | 3,5 mm -de 5…8,4 Hz üzerinde simetrik ray 3 gn -de 8,4…150 Hz üzerinde simetrik ray 3,5 mm -de 5…8,4 Hz üzerinde panel montajı 3 gn -de 8,4…150 Hz üzerinde panel montajı |
| darbe dayanımı | 15 gn için 11 ms |
| Birim paket türü 1 | PCE |
|---|---|
| Paketteki birim sayısı | 1 |
| Paket ağırlığı (Lbs) | 371,0 g |
| Paket 1 Yükseklik | 10,511 cm |
| Paket 1 genişliği | 11,725 cm |
| Paket 1 Uzunluk | 17,063 cm |
| Birim paket türü 2 | S03 |
| Paketteki birim sayısı 2 | 10 |
| Paket 2 Ağırlığı | 4,651 kg |
| Paket 2 Yükseklik | 30 cm |
| Paket 2 genişliği | 30 cm |
| Paket 2 Uzunluk | 40 cm |
| Garanti | 18 ay |
|---|
