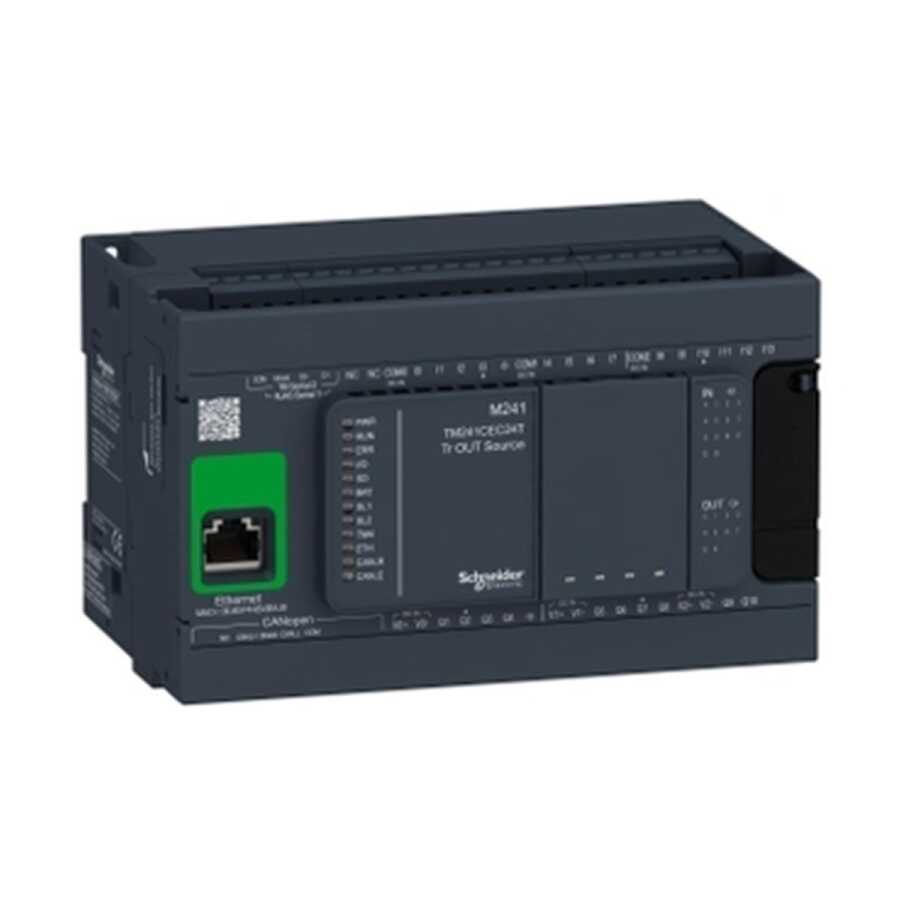

| Ürün serisi | Modicon M241 |
|---|---|
| Ürün ya da bileşen tipi | Lojik kontrolör |
| [Us] nominal besleme gerilimi | 24 V DC |
| Dijital giriş sayısı | 14, Dijital giriş 8 hızlı giriş 'e uygunIEC 61131-2 Tip 1 |
| Dijital çıkış tipi | Transistör |
| Dijital çıkış sayısı | 10 transistör 4 hızlı çıkış |
| Dijital çıkış gerilimi | 24 V DC için transistör çıkışı |
| Dijital çıkış akımı | 0.5 A için transistör çıkışı (Q0...Q9) 0.1 A için hızlı çıkış (PTO modu) (Q0...Q3) |
| Dijital G/Ç sayısı | 24 |
|---|---|
| G/Ç genişleme modülünün sayısı | 7 (yerel G/Ç mimarisi) 14 (uzak G/Ç mimarisi) |
| besleme gerilimi limitleri | 20,4…28,8 V |
| Kalkış akımı | 50 A |
| W cinsinden güç tüketimi | 32,6…40,4 W (G/Ç genişleme modülünün maks sayısı ile) |
| Dijital giriş lojiği | Blok veya kaynak |
| Dijital giriş gerilimi | 24 V |
| Dijital giriş gerilim tipi | DC |
| gerilim durumu 1 garantili | >= 15 V için giriş |
| gerilim durumu 0 garantili | <= 5 V için giriş |
| Dijital giriş akımı | 5 mA için giriş 10,7 mA için hızlı giriş |
| giriş empedansı | 4,7 kOhm için giriş 2.81 kOhm için hızlı giriş |
| yanıt süresi | 50 µs açma, I0...I13 terminaller için giriş 50 µs kapama, I0...I13 terminaller için giriş <= 2 µs açma, I0...I7 terminaller için hızlı giriş <= 2 µs kapama, I0...I7 terminaller için hızlı giriş <= 34 µs açma, Q0...Q9 terminaller için çıkış <= 250 µs kapama, Q0...Q9 terminaller için çıkış <= 2 µs açma, Q0...Q3 terminaller için hızlı çıkış <= 2 µs kapama, Q0...Q3 terminaller için hızlı çıkış |
| yapılandırılabilir filtreleme süresi | 1 µs için hızlı giriş 12 ms için hızlı giriş 0 ms için giriş 1 ms için giriş 4 ms için giriş 12 ms için giriş |
| Dijital çıkış lojiği | Pozitif lojik (kaynak) |
| çıkış gerilimi limitleri | 30 V DC |
| maximum current per output common | 2 Aile Q0...Q3 terminal için hızlı çıkış 2 Aile Q4...Q7 terminal için çıkış 1 Aile Q8...Q9 terminal için çıkış |
| maximum output frequency | 20 kHz için hızlı çıkış (PWM modu) 100 kHz için hızlı çıkış (PLS modu) 1 kHz için çıkış |
| doğruluk | +/- % 0,1 -de 0,02…0,1 kHz için hızlı çıkış +/- 1 % -de 0,1…1 kHz için hızlı çıkış |
| maximum leakage current | 5 µA için çıkış |
| maximum voltage drop | <1 V |
| maximum tungsten load | <2,4 W |
| koruma tipi | Kısa devre koruması Otomatik sıfırlamalı kısa devre ve aşırı yük koruması Ters polarite koruması için hızlı çıkış |
| sıfırlama süresi | 10 ms otomatik sıfırlama çıkış 12 s otomatik sıfırlama hızlı çıkış |
| bellek kapasitesi | 8 MB için program 64 MB için sistem belleği RAM |
| yedeklenen veri | 128 MB dahili flash bellek için kullanıcı programlarının yedeği |
| veri depolama ekipmanı | <= 16 GB SD kart (opsiyonel) |
| pil tipi | BR2032 lityum şarj edilemez, pil ömrü: 4 yr |
| yedekleme süresi | 2 yıl -de 25 °C |
| 1 talimatın uygulanma süresi | 0,3 ms için olay ve periyodik görev 0,7 ms için diğer talimat |
| uygulama yapısı | 8 harici olay görevi 4 döngüsel ana görev 3 döngüsel ana görev + 1 serbest duruş görevi 8 olay görevi |
| gerçek zamanlı saat | Ile |
| saat sapması | <= 60 s/ay -de 25 °C |
| konumlama fonksiyonları | PTO fonksiyon 4 kanal(lar) (konumlandırma frekansı: 100 kHz) PTO fonksiyon 4 kanal(lar) için transistör çıkışı (konumlandırma frekansı: 1 kHz) |
| sayım giriş sayısı | 4 hızlı giriş (HSC modu) -de 200 kHz 14 standard input -de 1 kHz |
| kontrol sinyali tipi | A/B -de 100 kHz için hızlı giriş (HSC modu) Darbe/yön -de 200 kHz için hızlı giriş (HSC modu) Monofaze -de 200 kHz için hızlı giriş (HSC modu) |
| entegre bağlantı tipi | Yalıtımsız seri bağlantı seri 1ile RJ45 konnektör ve RS232/RS485 Yalıtımsız seri bağlantı seri 2ile çıkarılabilir vidalı terminal bloğu konnektör ve RS485 USB portuile mini B USB 2.0 konnektör Ethernetile RJ45 konnektör CANopen J1939ile erkek SUB-D 9 konnektör |
| besleme | (Seri 1)seri bağlantı besleme: 5 V, <200 mA |
| iletim hızı | 1,2...115,2 kbit/sn (varsayılan olarak 115,2 kbit/sn) veriyolu uzunlugu için 15 m için RS485 1,2...115,2 kbit/sn (varsayılan olarak 115,2 kbit/sn) veriyolu uzunlugu için 3 m için RS232 480 Mbit/sn veriyolu uzunlugu için 3 m için USB 10, 100 Mbit/sn için Ethernet 1000 kbit/s veriyolu uzunlugu için 20 m için CANopen 800 kbit/s veriyolu uzunlugu için 40 m için CANopen 500 kbit/s veriyolu uzunlugu için 100 m için CANopen 250 kbit/s veriyolu uzunlugu için 250 m için CANopen 125 kbit/s veriyolu uzunlugu için 500 m için CANopen 50 kbit/s veriyolu uzunlugu için 1000 m için CANopen 20 kbit/s veriyolu uzunlugu için 2500 m için CANopen |
| haberleşme port protokolü | Yalıtımsız seri bağlantı: Modbus protokol master/slave |
| port Ethernet | 10BASE-T/100BASE-TX - 1 port(lar) bakır kablo |
| ethernet services | SMMP istemcisi/sunucusu Modbus TCP slave cihazı Modbus TCP sunucusu Modbus TCP istemcisi IEC VAR ERİŞİMİ FTP istemcisi/sunucusu SQL istemcisi DHCP istemcisi Ethernet/IP adaptörü Send and receive email from the controller based on TCP/UDP library Web server (WebVisu & XWeb system) OPC UA server DNS client |
| yerel sinyalleme | PWR: 1 LED (yeşil) RUN: 1 LED (yeşil) Modül hatası (ERR): 1 LED (kırmızı) G/Ç hatası (G/Ç): 1 LED (kırmızı) SD kart erişimi (SD): 1 LED (yeşil) BAT: 1 LED (kırmızı) SL1: 1 LED (yeşil) SL2: 1 LED (yeşil) TM4'te (TM4) bara hatası: 1 LED (kırmızı) G/Ç durumu: kanal başına 1 LED (yeşil) Ethernet port etkinliği: 1 LED (yeşil) CANopen çalışması: 1 LED (yeşil) CANopen hatası: 1 LED (yeşil) |
| elektrikli bağlantı | Çıkarılabilir vidalı terminal bloğugirişler ve çıkışlar için (aralık 5,08 mm) çıkarılabilir vidalı terminal bloğu24 V DC güç beslemesine bağlantı için (aralık 5,08 mm) |
| maximum cable distance between devices | Ekransız kablo: <50 m için giriş Ekranlı kablo: <10 m için hızlı giriş Ekransız kablo: <50 m için çıkış Ekranlı kablo: <3 m için hızlı çıkış |
| yalıtım | Besleme ve dahili lojik arasında -de 500 V AC Besleme ve toprak arasında yalıtımsız Giriş ve dahili lojik arasında -de 500 V AC Girişler arasında yalıtımsız Hızlı giriş ve dahili lojik arasında -de 500 V AC Çıkış ve dahili lojik arasında -de 500 V AC Çıkışlar arasında yalıtımsız Hızlı çıkış ve dahili lojik arasında -de 500 V AC |
| İşaretleme | CE |
| kesinti dayanımı | 1 kV güç hatları (DC) ortak mod 'e uygunEN/IEC 61000-4-5 1 kV ekranlı kablo ortak mod 'e uygunEN/IEC 61000-4-5 0,5 kV güç hatları (DC) diferansiyel mod 'e uygunEN/IEC 61000-4-5 1 kV röle çıkışı diferansiyel mod 'e uygunEN/IEC 61000-4-5 1 kV giriş ortak mod 'e uygunEN/IEC 61000-4-5 1 kV transistör çıkışı ortak mod 'e uygunEN/IEC 61000-4-5 |
| web hizmetleri | Web sunucusu |
| bağlantıların maksimum sayısı | 16 Ethernet/IP cihazı 8 Modbus sunucusu |
| CANopen özelliği profili | DS 301 V4.02 DR 303-1 |
| slave sayısı | 63 CANopen: |
| montaj desteği | Silindir şapka tipi TH35-15 ray 'e uygunIEC 60715 Silindir şapka tipi TH35-7.5 ray 'e uygunIEC 60715 sabitleme kitli plaka veya panel |
| Yükseklik | 90 mm |
| Derinlik | 95 mm |
| Genişlik | 150 mm |
| Ürün ağırlığı | 0,53 kg |
| Standartlar | ANSI/ISA 12-12-01 CSA C22.2 No 142 CSA C22.2 No 213 EN/IEC 61131-2:2007 Denizcilik teknik özellikleri (LR, ABS, DNV, GL) UL 1604 UL 508 |
|---|---|
| Ürün sertifikaları | IACS E10 RCM cULus CSA |
| elektrostatik deşarja direnç | 8 kV havada 'e uygunEN/IEC 61000-4-2 4 kV kontakta 'e uygunEN/IEC 61000-4-2 |
| elektromanyetik alanlara direnç | 10 V/m 80 MHz...1 GHz 'e uygunEN/IEC 61000-4-3 3 V/m 1,4 GHz...2 GHz 'e uygunEN/IEC 61000-4-3 1 V/m 2 GHz...3 GHz 'e uygunEN/IEC 61000-4-3 |
| hızlı geçici akımlara direnç | 2 kV 'e uygunEN/IEC 61000-4-4 (güç hatları) 1 kV 'e uygunEN/IEC 61000-4-4 (Ethernet hattı) 1 kV 'e uygunEN/IEC 61000-4-4 (seri bağlantı) 1 kV 'e uygunEN/IEC 61000-4-4 (giriş) 1 kV 'e uygunEN/IEC 61000-4-4 (transistör çıkışı) |
| radyo frekansi alanlarinin yol açtigi iletimli kesintilere direnç | 10 V 0,15...80 MHz 'e uygunEN/IEC 61000-4-6 3 V 0,1...80 MHz 'e uygunDenizcilik teknik özellikleri (LR, ABS, DNV, GL) 10 V spot frekansı (2, 3, 4, 6,2, 8,2, 12,6, 16,5, 18,8, 22, 25 MHz) 'e uygunDenizcilik teknik özellikleri (LR, ABS, DNV, GL) |
| elektromanyetik emisyon | Iletimli emisyonlar - test seviyesi: 120...69 dBµV/m QP güç hatları) -de 10…150 kHz 'e uygunEN/IEC 55011 Iletimli emisyonlar - test seviyesi: 63 dBμV/m QP güç hatları) -de 1,5…30 MHz 'e uygunEN/IEC 55011 Yayılmalı emisyonlar - test seviyesi: 40 dBμV/m QP sınıf A -de 30…230 MHz 'e uygunEN/IEC 55011 Iletimli emisyonlar - test seviyesi: 79...63 dBμV/m QP güç hatları) -de 150…1500 kHz 'e uygunEN/IEC 55011 Yayılmalı emisyonlar - test seviyesi: 47 dBμV/m QP sınıf A -de 230…1000 MHz 'e uygunEN/IEC 55011 |
| mikro kırılmalara bağışıklık | 10 ms |
| çalışma için ortam hava sıcaklığı | -10…50 °C (dikey kurulum) -10…55 °C (yatay kurulum) |
| Depolama ortam koşulları | -25…70 °C |
| bağıl nem | 10…95 %, yoğuşmasız (çalışma sırasında) 10…95 %, yoğuşmasız (depolama sırasında) |
| IP koruma derecesi | IP20 koruyucu kapak yerindeyken |
| kirletme derecesi | 2 |
| çalışma yüksekliği | 0...2000 m |
| depolama yüksekliği | 0…3000 m |
| titreşim direnci | 3,5 mm -de 5…8,4 Hz üzerinde simetrik ray 3 gn -de 8,4…150 Hz üzerinde simetrik ray 3,5 mm -de 5…8,4 Hz üzerinde panel montajı 3 gn -de 8,4…150 Hz üzerinde panel montajı |
| darbe dayanımı | 15 gn için 11 ms |
| Birim paket türü 1 | PCE |
|---|---|
| Paketteki birim sayısı | 1 |
| Paket ağırlığı (Lbs) | 661,0 g |
| Paket 1 Yükseklik | 11,3 cm |
| Paket 1 genişliği | 13,115 cm |
| Paket 1 Uzunluk | 18,729 cm |
| Birim paket türü 2 | S03 |
| Paketteki birim sayısı 2 | 8 |
| Paket 2 Ağırlığı | 6,16 kg |
| Paket 2 Yükseklik | 30 cm |
| Paket 2 genişliği | 30 cm |
| Paket 2 Uzunluk | 40 cm |
| Garanti | 18 ay |
|---|
