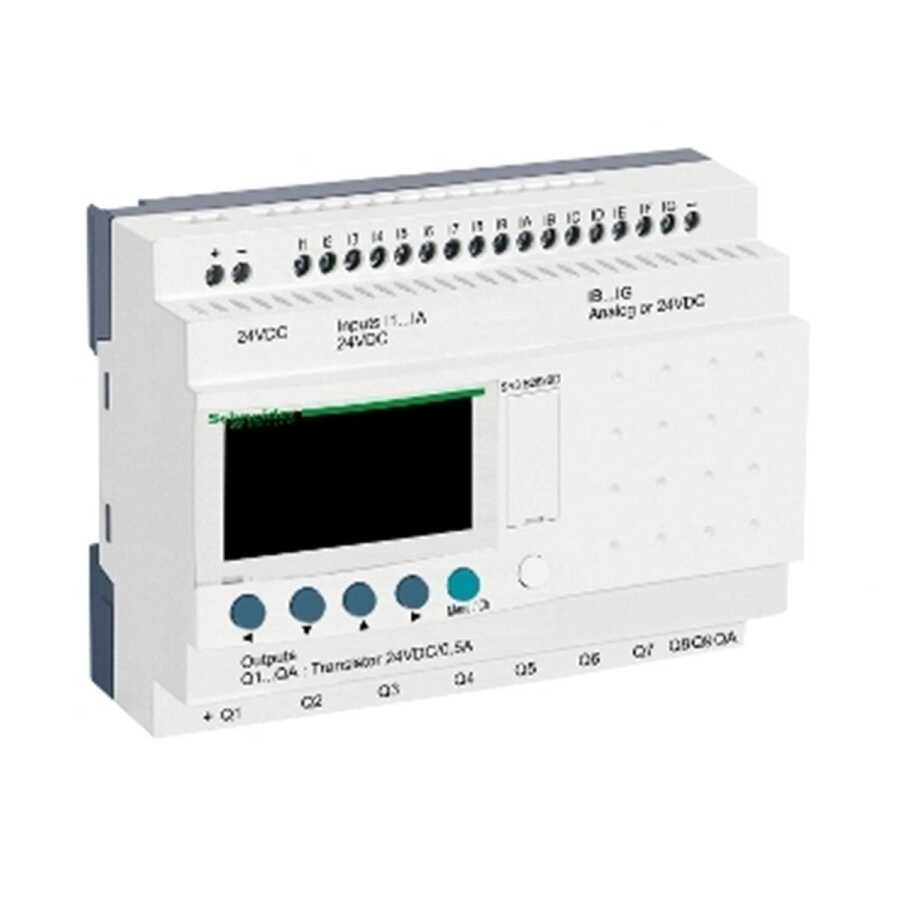

| Ürün serisi | Zelio Logic |
|---|---|
| Ürün ya da bileşen tipi | Modüler akıllı röle |
| yerel ekran | Ile |
|---|---|
| kontrol şeması satır sayısı | 0…500ile FBD programlama 0…240ile ladder programlama |
| döngü süresi | 6…90 ms |
| yedekleme süresi | 10 yıl -de 25 °C |
| saat sapması | 12 dk/yıl -de 0…55 °C 6 sn/ay -de 25 °C |
| kontroller | Her güç verildiğinde program belleği |
| [Us] nominal besleme gerilimi | 24 V |
| besleme gerilimi limitleri | 19,2…30 V |
| maximum supply current | 180 mA (uzatmalar ile) 70 mA (uzatma olmadan) |
| W cinsinden güç dağılımı | 10 W uzatmalar ile 5 W uzatma olmadan |
| ters polarite koruması | Ile |
| Dijital giriş sayısı | 16 'e uygunEN/IEC 61131-2 tip 1 |
| Dijital giriş tipi | Dirençli |
| Dijital giriş gerilimi | 24 V DC |
| Dijital giriş akımı | 4 mA |
| sayım frekansı | 1 kHz için Dijital giriş |
| gerilim durumu 1 garantili | >= 15 V için I1...IA ve IH...IR Dijital giriş devresi >= 15 V için ayrık giriş devreleri olarak kullanılmış IB...IG |
| gerilim durumu 0 garantili | <= 5 V için I1...IA ve IH...IR Dijital giriş devresi <= 5 V için ayrık giriş devreleri olarak kullanılmış IB...IG |
| current state 1 guaranteed | >= 1.2 mA (ayrık giriş devreleri olarak kullanılmış IB...IG) >= 2.2 mA (I1...IA ve IH...IR Dijital giriş devresi) |
| current state 0 guaranteed | <= 0.5 mA (ayrık giriş devreleri olarak kullanılmış IB...IG) <= 0.75 mA (I1...IA ve IH...IR Dijital giriş devresi) |
| giriş uyumluluğu | 3 telli yakınlık sensörleri PNP için Dijital giriş |
| analog giriş sayısı | 6 |
| analog giriş tipi | Ortak mod |
| analog giriş aralığı | 0...24 V 0...10 V |
| sıcaklık prob tipi | NTC 10k -de 25 °C NTC 1000k -de 25 °C KTY81 210/220/221/222/250 Pt 500 |
| maksimum izin verilebilir gerilim | 30 V için analog giriş devresi |
| analog giriş çözünürlüğü | 8 bit |
| LSB değeri | 39 mV için analog giriş devresi |
| dönüşüm süresi | Akıllı röle döngü süresi için analog giriş devresi |
| dönüşüm hatası | +/- 5 % -de 25 °C için analog giriş devresi +/- % 6,2 -de 55 °C için analog giriş devresi |
| tekrarlama doğruluğu | +/- 2 % -de 55 °C için analog giriş devresi |
| çalışma mesafesi | 10 m istasyonlar arasında, ekranlı kablolu (sensör yalıtımsız) için analog giriş devresi |
| giriş empedansı | 12 kOhm için analog giriş devreleri olarak kullanılmış IB...IG 12 kOhm için ayrık giriş devreleri olarak kullanılmış IB...IG 7,4 kOhm için I1...IA ve IH...IR Dijital giriş devresi |
| çıkışların sayısı | 10 transistör |
| çıkış gerilimi | 24 V transistör çıkışı |
| çıkış gerilimi limitleri | 19,2...30 V DC (transistör çıkışı) |
| [Uimp] nominal darbe dayanım voltajı | 4 kV 'e uygunEN/IEC 60947-1 ve EN/IEC 60664-1 |
| yük akımı | 0,5…0,625 A transistör çıkışı |
| [Ures] rezidüel gerilim | 2 V 1 durumunda transistör çıkışı |
| aşırı yük koruması | Ile asiri yük korumasi için transistör çıkışı |
| kısa devre koruması | Ile transistör çıkışı |
| aşırı gerilim koruması | Ile asiri gerilim korumasi için transistör çıkışı |
| saat | Ile |
| yanıt süresi | <= 1 ms (durum 0'dan durum 1'e) için transistör çıkışı <= 1 ms (durum 1'den durum 0'a) için transistör çıkışı |
| bağlantılar - terminaller | Vidalı terminaller, 1 x 0,2...1 x 2,5 mm² (AWG 25...AWG 14) yarı katı Vidalı terminaller, 1 x 0,2...1 x 2,5 mm² (AWG 25...AWG 14) katı Vidalı terminaller, 1 x 0,25...1 x 2,5 mm² (AWG 24...AWG 14) esnek Kablo uçlu Vidalı terminaller, 2 x 0,2...2 x 1,5 mm² (AWG 24...AWG 16) katı Vidalı terminaller, 2 x 0,25...2 x 0,75 mm² (AWG 24...AWG 18) esnek Kablo uçlu |
| sıkma torku | 0,5 N.m |
| aşırı gerilim kategorisi | III 'e uygunEN/IEC 60664-1 |
| Ürün ağırlığı | 0,3 kg |
| mikro kırılmalara bağışıklık | 1 ms |
|---|---|
| Ürün sertifikaları | C-Tick GOST UL CSA GL |
| Standartlar | EN/IEC 60068-2-27 Ea EN/IEC 61000-4-5 EN/IEC 61000-4-11 EN/IEC 61000-4-6 seviye 3 EN/IEC 61000-4-12 EN/IEC 61000-4-4 seviye 3 EN/IEC 61000-4-3 EN/IEC 61000-4-2 seviye 3 EN/IEC 60068-2-6 Fc |
| IP koruma derecesi | IP20 'e uygunIEC 60529 (terminal bloğu) IP40 'e uygunIEC 60529 (ön panel) |
| çevresel özellik | EMC yönergesi 'e uygunEN/IEC 61000-6-2 EMC yönergesi 'e uygunEN/IEC 61000-6-3 EMC yönergesi 'e uygunEN/IEC 61000-6-4 EMC yönergesi 'e uygunEN/IEC 61131-2 bölge B Düşük gerilim yönergesi 'e uygunEN/IEC 61131-2 |
| kesinti yayılmalı/iletimli | Sınıf B 'e uygunEN 55022-11 grup 1 |
| kirletme derecesi | 2 'e uygunEN/IEC 61131-2 |
| çalışma için ortam hava sıcaklığı | -20…40 °C havalandırılmamış muhafazada 'e uygunIEC 60068-2-1 ve IEC 60068-2-2 -20…55 °C 'e uygunIEC 60068-2-1 ve IEC 60068-2-2 |
| Depolama ortam koşulları | -40…70 °C |
| çalışma yüksekliği | 2000 m |
| maximum altitude transport | 3048 m |
| bağıl nem | 95 % yoğuşma veya damlayan su olmadan |
| Birim paket türü 1 | PCE |
|---|---|
| Paketteki birim sayısı | 1 |
| Paket ağırlığı (Lbs) | 298,0 g |
| Paket 1 Yükseklik | 6,8 cm |
| Paket 1 genişliği | 10 cm |
| Paket 1 Uzunluk | 13,5 cm |
| Birim paket türü 2 | S03 |
| Paketteki birim sayısı 2 | 20 |
| Paket 2 Ağırlığı | 6,586 kg |
| Paket 2 Yükseklik | 30 cm |
| Paket 2 genişliği | 30 cm |
| Paket 2 Uzunluk | 40 cm |
| Garanti | 18 months |
|---|
