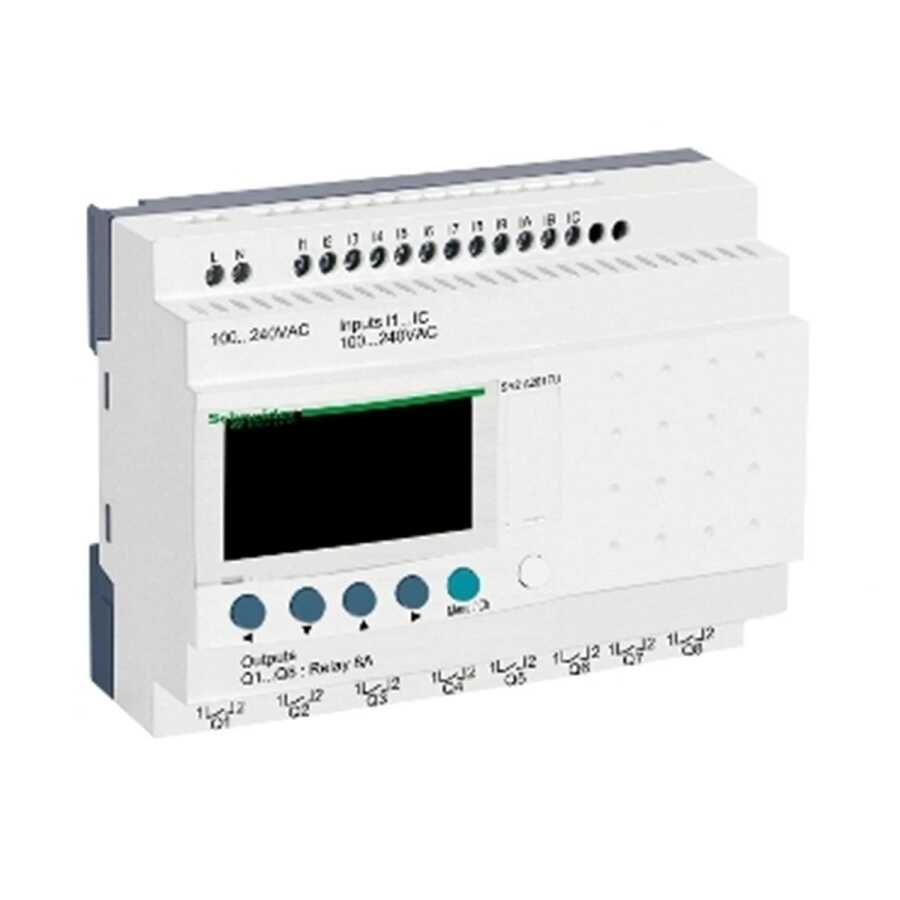

| Ürün serisi | Zelio Logic |
|---|---|
| Ürün ya da bileşen tipi | Kompakt akıllı röle |
| yerel ekran | Ile |
|---|---|
| kontrol şeması satır sayısı | 0…240ile ladder programlama |
| döngü süresi | 6…90 ms |
| yedekleme süresi | 10 yıl -de 25 °C |
| saat sapması | 12 dk/yıl -de 0…55 °C 6 sn/ay -de 25 °C |
| kontroller | Her güç verildiğinde program belleği |
| [Us] nominal besleme gerilimi | 100...240 V AC |
| besleme gerilimi limitleri | 85…264 V |
| besleme frekansı | 50/60 Hz |
| maximum supply current | 100 mA -de 100 V (uzatma olmadan) 50 mA -de 240 V (uzatma olmadan) |
| VA cinsinden güç tüketimi | 11 VA uzatma olmadan |
| yalıtım gerilimi | 1780 V |
| Koruma türü | Terminallerin dönüşümüne karşı (kontrol talimatları uygulanmamış) |
| Dijital giriş sayısı | 12 |
| Dijital giriş gerilimi | 100...240 V AC |
| Dijital giriş akımı | 0,6 mA |
| Dijital giriş frekansı | 47...53 Hz 57...63 Hz |
| gerilim durumu 1 garantili | >= 79 V için Dijital giriş |
| gerilim durumu 0 garantili | <= 40 V için Dijital giriş |
| current state 1 guaranteed | >= 0.17 mA (Dijital giriş) |
| current state 0 guaranteed | <= 0.5 mA (Dijital giriş) |
| analog giriş sayısı | 0 |
| giriş empedansı | 350 kOhm için Dijital giriş |
| çıkışların sayısı | 8 röle |
| çıkış gerilimi limitleri | 5...30 V DC (röle çıkışı) 24...250 V AC |
| kontak tipi ve düzenleme | NA için röle çıkışı |
| çıkış termal akımı | Tüm 8 çıkış için 8 A için röle çıkışı |
| elektrik dayanıklılığı | AC-12: 500000 cycles -de 230 V, 1,5 A için röle çıkışı 'e uygunEN/IEC 60947-5-1 AC-15: 500000 cycles -de 230 V, 0,9 A için röle çıkışı 'e uygunEN/IEC 60947-5-1 DC-12: 500000 cycles -de 24 V, 1,5 A için röle çıkışı 'e uygunEN/IEC 60947-5-1 DC-13: 500000 cycles -de 24 V, 0,6 A için röle çıkışı 'e uygunEN/IEC 60947-5-1 |
| mA cinsinden anahtarlama kapasitesi | >= 10 mA -de 12 V (röle çıkışı) |
| Hz cinsinden çalışma hızı | 0,1 Hz (Ie'de) için röle çıkışı 10 Hz (yüksüz) için röle çıkışı |
| mekanik dayanıklılık | 10000000 cycles için röle çıkışı |
| [Uimp] nominal darbe dayanım voltajı | 4 kV 'e uygunEN/IEC 60947-1 ve EN/IEC 60664-1 |
| saat | Olmadan |
| yanıt süresi | 50 msile ladder programlama (durum 0'dan durum 1'e) için Dijital giriş 50 msile ladder programlama (durum 1'den durum 0'a) için Dijital giriş 50...255 msile FBD programlama (durum 0'dan durum 1'e) için Dijital giriş 50...255 msile FBD programlama (durum 1'den durum 0'a) için Dijital giriş 10 ms (durum 0'dan durum 1'e) için röle çıkışı 5 ms (durum 1'den durum 0'a) için röle çıkışı |
| bağlantılar - terminaller | Vidalı terminaller, 1 x 0,2...1 x 2,5 mm² (AWG 25...AWG 14) yarı katı Vidalı terminaller, 1 x 0,2...1 x 2,5 mm² (AWG 25...AWG 14) katı Vidalı terminaller, 1 x 0,25...1 x 2,5 mm² (AWG 24...AWG 14) esnek Kablo uçlu Vidalı terminaller, 2 x 0,2...2 x 1,5 mm² (AWG 24...AWG 16) katı Vidalı terminaller, 2 x 0,25...2 x 0,75 mm² (AWG 24...AWG 18) esnek Kablo uçlu |
| sıkma torku | 0,5 N.m |
| aşırı gerilim kategorisi | III 'e uygunEN/IEC 60664-1 |
| Ürün ağırlığı | 0,38 kg |
| mikro kırılmalara bağışıklık | 10 ms |
|---|---|
| Ürün sertifikaları | GL C-Tick CSA UL GOST |
| Standartlar | EN/IEC 61000-4-12 EN/IEC 60068-2-6 Fc EN/IEC 61000-4-5 EN/IEC 60068-2-27 Ea EN/IEC 61000-4-6 seviye 3 EN/IEC 61000-4-3 EN/IEC 61000-4-4 seviye 3 EN/IEC 61000-4-11 EN/IEC 61000-4-2 seviye 3 |
| IP koruma derecesi | IP20 'e uygunIEC 60529 (terminal bloğu) IP40 'e uygunIEC 60529 (ön panel) |
| çevresel özellik | EMC yönergesi 'e uygunEN/IEC 61000-6-2 EMC yönergesi 'e uygunEN/IEC 61000-6-3 EMC yönergesi 'e uygunEN/IEC 61000-6-4 EMC yönergesi 'e uygunEN/IEC 61131-2 bölge B Düşük gerilim yönergesi 'e uygunEN/IEC 61131-2 |
| kesinti yayılmalı/iletimli | Sınıf B 'e uygunEN 55022-11 grup 1 |
| kirletme derecesi | 2 'e uygunEN/IEC 61131-2 |
| çalışma için ortam hava sıcaklığı | -20…40 °C havalandırılmamış muhafazada 'e uygunIEC 60068-2-1 ve IEC 60068-2-2 -20…55 °C 'e uygunIEC 60068-2-1 ve IEC 60068-2-2 |
| Depolama ortam koşulları | -40…70 °C |
| çalışma yüksekliği | 2000 m |
| maximum altitude transport | 3048 m |
| bağıl nem | 95 % yoğuşma veya damlayan su olmadan |
| Birim paket türü 1 | PCE |
|---|---|
| Paketteki birim sayısı | 1 |
| Paket ağırlığı (Lbs) | 366,0 g |
| Paket 1 Yükseklik | 6,8 cm |
| Paket 1 genişliği | 10 cm |
| Paket 1 Uzunluk | 13,3 cm |
| Birim paket türü 2 | S03 |
| Paketteki birim sayısı 2 | 20 |
| Paket 2 Ağırlığı | 7,841 kg |
| Paket 2 Yükseklik | 30 cm |
| Paket 2 genişliği | 30 cm |
| Paket 2 Uzunluk | 40 cm |
| Garanti | 18 months |
|---|
